脉冲分配放大器

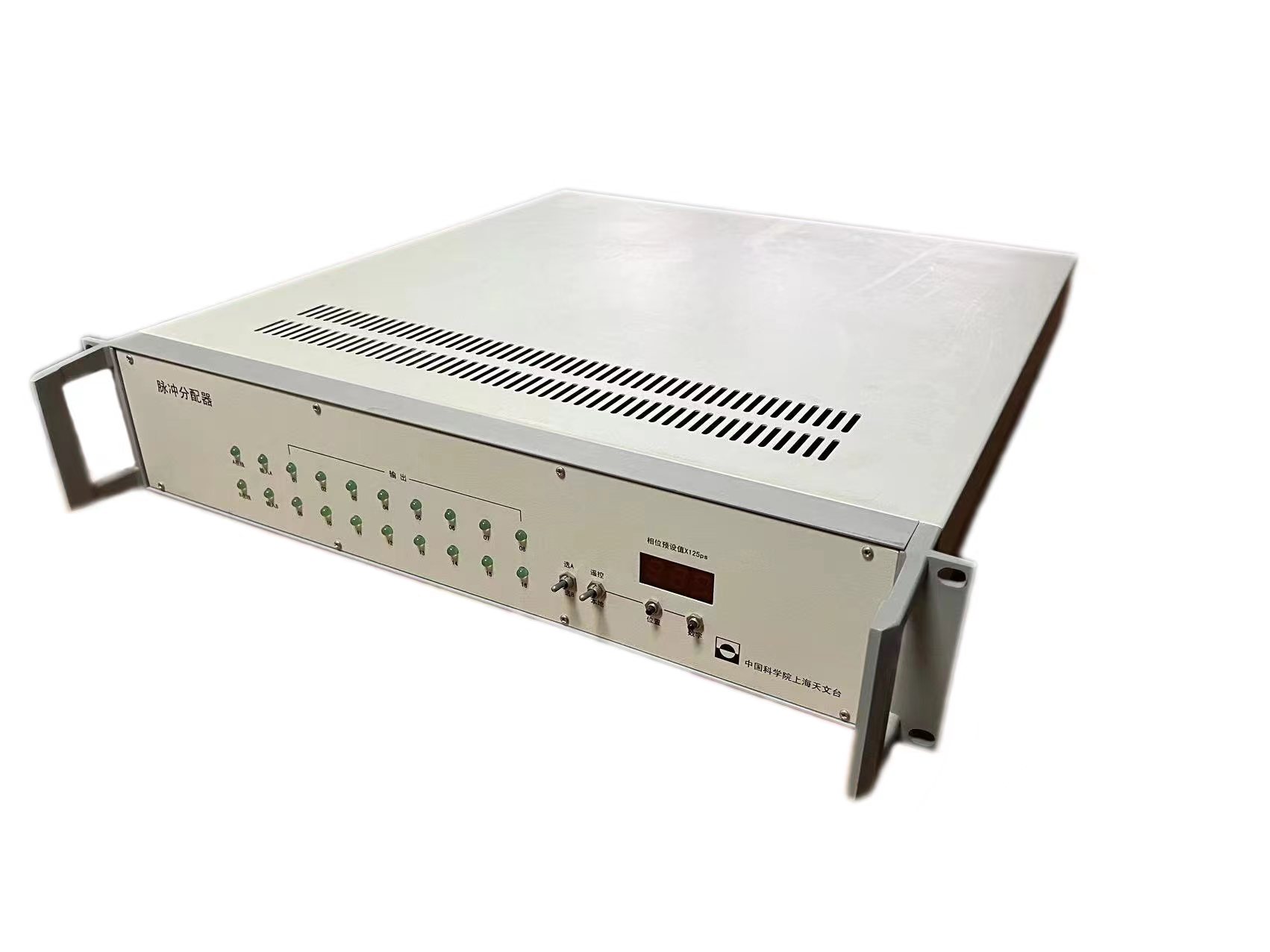

1 设备图片
2 功能指标
2.1 基本功能
1） 支持2路输入信号，并通过手动或自动方式实现输入信号的无损切换
2） 提供多路高质量脉冲信号输出
3） 可调整输出信号相位
4） 可通过前面板指示工作状态、进行输入切换控制
5） 可通过通讯接口每秒主动上报工作状态、告警信息，接收控制指令，实现设备工况和测量数据的实时上报和监控
3 性能指标
3.1 输入信号性能要求
|
指标项目 |
标配 |
可选项 |
|
输入信号种类 |
1PPS脉冲信号 |
其他脉冲信号 |
|
输入信号路数 |
2路 |
1路 |
|
输入信号幅度 |
≥2.4V（TTL电平） |
- |
3.2 输出信号性能指标
|
指标项目 |
标配 |
可选项 |
|
信号种类 |
与输入信号相同 |
|
信号路数 |
16路 |
可定制，总数不超过16路 |
|
信号幅度 |
≥3V（TTL电平，100m同轴电缆末端） |
|
输出阻抗 |
可驱动50Ω阻抗负载 |
|
前沿抖动 |
≤100ps |
≤50ps |
|
前沿宽度 |
≤10ns（100m同轴电缆末端） |
|
脉冲宽度 |
与输入信号相同 |
3.3 其他性能指标
|
指标项目 |
标配 |
可选项 |
|
输入切换前后输出相位一致性 |
≤1ns |
≤300ps |
|
输出信号相位一致性 |
- |
≤300ps |
|
输出信号相位调整分辨率 |
125ps |
10ps |
|
输出信号相位调整范围 |
±10ns |
±5ns |
