频率信号分配放大器

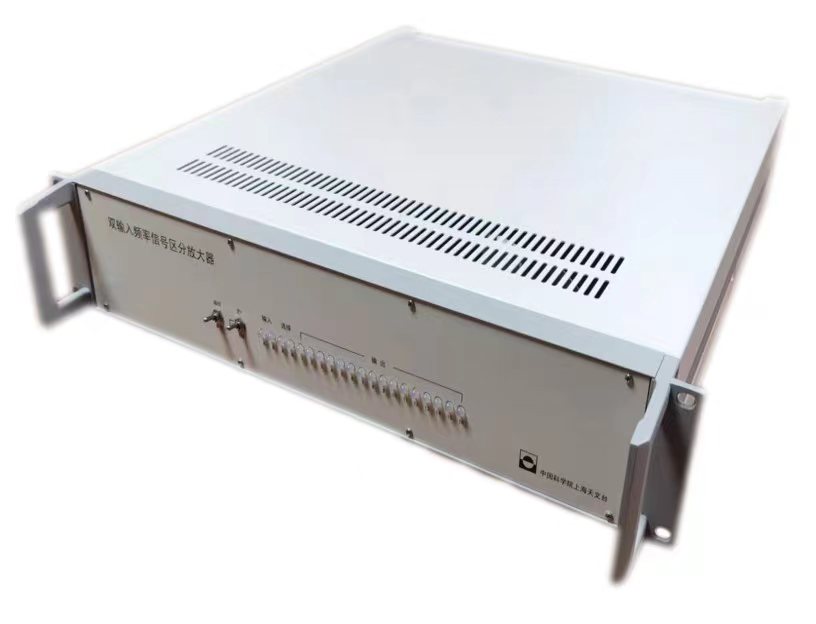

1 设备图片
2 功能指标
2.1 基本功能
1） 支持2路输入信号，并通过手动或自动方式实现输入信号的无损切换
2） 提供多路高质量频率信号输出
3） 可通过前面板指示工作状态、进行输入切换控制
4） 可通过通讯接口每秒主动上报工作状态、告警信息，接收控制指令，实现设备工况和测量数据的实时上报和监控
2.2 可扩展功能
可选配受外部提供的直流电平信号控制选择输入信号
3 性能指标
3.1 输入信号性能要求
|
指标项目 |
标配 |
可选项 |
|
输入信号种类 |
10MHz |
选项1 |
1MHz |
|
选项2 |
5MHz |
|
选项3 |
100MHz |
|
输入信号路数 |
2路 |
1路 |
|
输入信号幅度 |
7±1dBm |
5~13dBm |
3.2 输出信号性能指标
|
指标项目 |
标配 |
可选项 |
|
信号种类 |
10MHz |
选项1 |
1MHz |
|
选项2 |
5MHz |
|
选项3 |
100MHz |
|
信号路数 |
16路 |
可定制，总数不超过20路 |
|
信号幅度 |
输入信号幅度±1dBm |
（输入信号幅度+3）±1dBm |
|
输出阻抗 |
可驱动50Ω阻抗负载 |
|
本底稳定度
（10MHz） |
≤3.0E-13/1s
≤3.0E-14/10s
≤5.0E-15/100s
≤5.0E-15/1000s
≤5.0E-15/10000s
≤5.0E-15/1d |
≤3.0E-14/1s
≤3.0E-15/10s
≤7.0E-16/100s
≤7.0E-16/1000s
≤3.0E-16/10000s
≤3.0E-16/1d |
|
本底相噪
（10MHz） |
≤-115dBc/Hz@1Hz
≤-130dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1kHz
≤-150dBc/Hz@10kHz |
≤-120dBc/Hz@1Hz
≤-135dBc/Hz@10Hz
≤-145dBc/Hz@100Hz
≤-156dBc/Hz@1kHz
≤-158dBc/Hz@10kHz |
|
谐波失真 |
≤-40dBc |
- |
|
非谐波失真 |
≤-80dBc |
- |
3.3 其他性能指标
|
指标项目 |
标配 |
可选项 |
|
输入切换前后输出相位一致性 |
≤1ns |
≤300ps |
|
输出信号相位一致性 |
- |
≤300ps |
