时码产生器

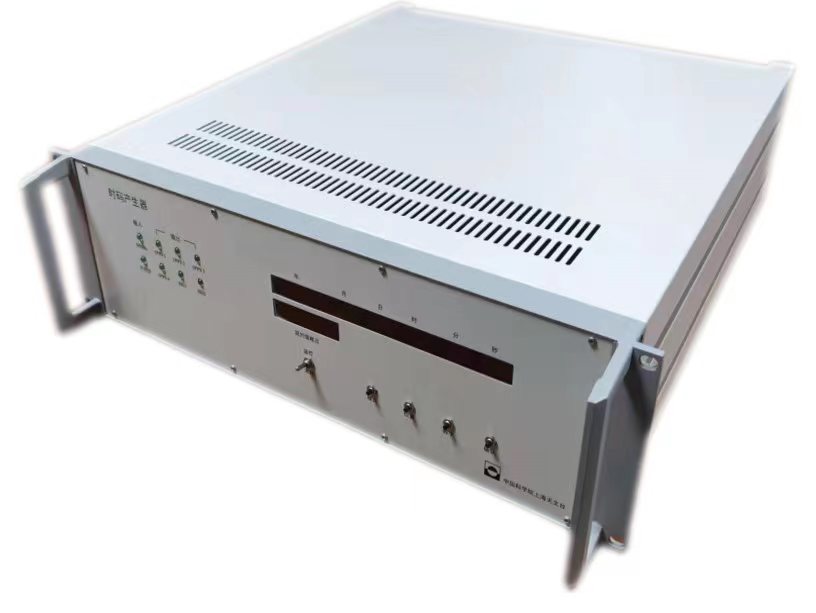

1 设备图片
2 功能指标
2.1 基本功能
1） 支持2路输入信号，并通过手动或自动方式实现输入信号的无损切换
2） 提供多路脉冲信号、IRIG-B（DC）码信号输出
3） 支持与外部1PPS信号进行同步
4） 支持输出脉冲信号、IRIG-B（DC）码信号相位调整
5） 根据所选型号可进行闰年设置或自动闰年
6） 可进行钟面设置，并具有钟面加一秒、钟面减一秒快速调整功能
7） 可通过前面板指示工作状态、进行设备控制
8） 可通过通讯接口每秒主动上报工作状态、告警信息，接收控制指令，实现设备工况和测量数据的实时上报和监控
2.2 可扩展功能
1） 可选配“年月日时分秒”钟面显示模式及儒略日
2） 可选配闰秒功能
3） 可选配一机双卡模式
3 性能指标
3.1 输入信号性能要求
|
指标项目 |
标配 |
可选项 |
|
输入信号种类和路数 |
10MHz，2路 |
5MHz、10MHz自适应，1路 |
|
输入信号幅度 |
0~17dBm |
- |
|
外同步信号种类和数量 |
1PPS，1路 |
1PPS，2路
IRIG-B（DC）码（1.0版），1路 |
|
外同步信号幅度 |
1PPS：≥2.4V（TTL电平） |
1PPS：≥2.4V（TTL电平）
IRIG-B（DC）码（1.0版）：V.11电平 |
3.2 输出信号性能指标
|
指标项目 |
标配 |
可选项 |
|
信号种类 |
10MPPS系列，含10MPPS、1PPS、IRIG-B（DC）码（2.0版） |
选项1 |
10.23MPPS系列，含10.23MPPS、5.115MPPS、5KPPS、500PPS、50PPS、1PPS、1PPM、IRIG-B（DC）码（1.0版） |
|
选项2 |
IRIG-B（DC）码（2.0版） |
|
信号路数 |
可定制，总数不超过20路 |
|
信号幅度 |
≥2.4V（TTL电平） |
选项1 |
所有种类输出信号≥3V（TTL电平） |
|
选项2 |
IRIG-B（DC）码（1.0/2.0版）可选配V.11电平 |
|
输出阻抗 |
可驱动50Ω阻抗负载 |
|
前沿抖动 |
≤100ps |
≤50ps |
|
前沿宽度 |
≤2ns（10m同轴电缆末端） |
|
脉冲宽度 |
10MPPS信号占空比：45%~55%
1PPS信号脉宽：2us±0.1us
IRIG-B（DC）码（2.0版）：满足标准要求 |
10.23MPPS、5.115MPPS信号占空比：45%~55%
其他信号脉宽：可定制
IRIG-B（DC）码（1.0版/2.0版）：满足标准要求 |
3.3 其他性能指标
|
指标项目 |
标配 |
可选项 |
|
外同步精度 |
≤±100ns |
- |
|
粗移相分辨率 |
100ns |
- |
|
精移相分辨率 |
10ps |
- |
|
相位调整范围 |
±1s |
- |
|
输入切换前后输出相位一致性 |
≤300ps |
≤100ps |
|
输出信号相位一致性 |
≤300ps |
≤100ps |
